一、概述
    氣動開關門是以壓縮空氣為能源的開關門，它具有結構簡單、運行平穩、負載能力大、天然防火防爆的優點。隨著機組控制要求的復雜多樣化，其優點越來越明顯。目前電廠中使用的氣動執行機構主要有薄膜式和活塞式兩大類。薄膜式和活塞式各自又可分為有彈簧和無彈簧，有彈簧和無彈簧各自還可繼續分為正反作用形式。薄膜式適用于調節機構反作用力不大的場合。活塞式適用于高靜壓、高壓差以及需要較大推力和位移的場合。所謂正作用方式，信號壓力增大，調節閥就關小，因此又稱氣關式閥。反作用方式，信號壓力增大，調節閥開大，因此又稱氣開式閥。
1.氣動開關門的組成：
      氣動開關門由過濾減壓裝置、行程開關、電磁閥以及隔膜閥等組成。
1.1 過濾減壓裝置的組成：
1.1.1 壓縮空氣過濾器
    壓縮空氣過濾器是供一般氣動裝置得到清潔而干燥的氣體而被廣泛應用的一種基本元件。它采用旋風葉片分離水分，鋼珠燒結微孔截留塵埃。
1.1.2減壓閥：
    壓縮空氣減壓閥功能是保持控制回路中的壓縮空氣壓力接近于恒定，盡管工作流量和入口壓力有波動仍能保持恒定。此閥帶有溢流裝置，當輸出壓力超過定值壓力時，溢流閥自動打開排氣，使系統壓力保持不變。
1.2 行程開關
1.1.2 行程開關的作用
行程開關可提供閥門行程觸點信號，一般都是調整到閥門行程接近或到100%時，發出觸點信號控制操作臺顯示燈或者提供邏輯信號到控制系統和保護系統。

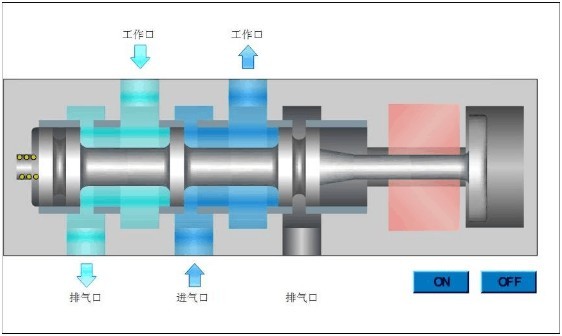

1.1.3電磁閥原理
電磁閥是利用電磁吸引力開關閥門，對空氣、油或水等流體進行控制的器件。電磁閥是以電磁鐵為動力元件進行閥門開關動作的電動執行器件，包括執行機構和閥體兩部分。

3、FISHER氣動執行機構檢修規程
3.1、概述

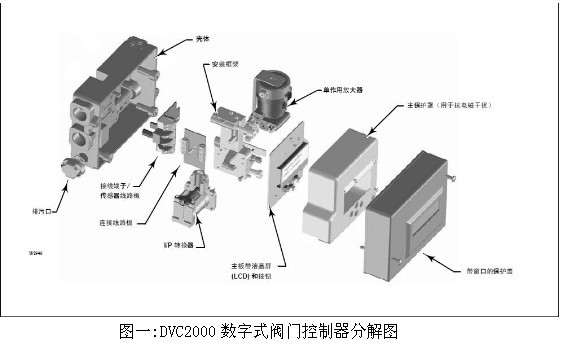

    我廠所使用的FISHER氣動閥門分為兩種型號：FISHER600（執行機構氣關型）與FISHER667（執行機構氣開型），所使用的定位器為數字式閥門定位器DVC2000（直行程）。 生產廠家：費希爾控制設備國際公司，應用范圍：主要是應用在高低加疏水調門。
工作原理：氣動執行機構是以壓縮空氣為動力的執行機構，它具有結構簡單、運行平穩、負載能力大等優點。

     目前所用氣動執行機構主要有薄膜式與活塞式兩種，一般由定位器、電氣轉化器、保位閥、電磁閥等組成。接受4-20mA的電流信號，通過電氣轉換器轉換成0.02-0.1MP的控制信號送往定位器，在定位器中通過比較控制信號與反饋信號，輸出氣信號通過保位閥、電磁閥去控制閥門的開度。 工作原理：

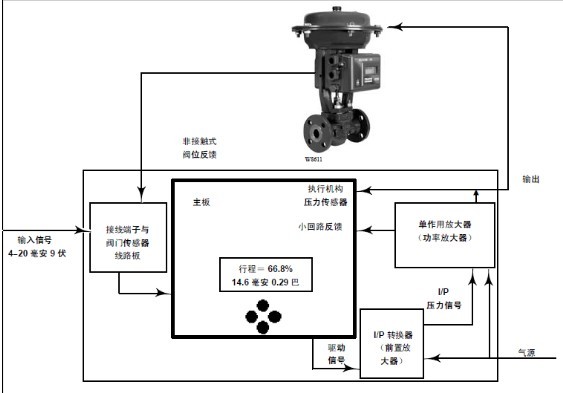

DV2000接收4-20mA的電流信號，并通過增加或減少提供給執行機構的空氣輸出量來調整閥門的位置。
    輸入信號：同時提供電功率和設定值。4-20mA的輸入信號經過電纜送入接線端中。 主板：包含一個連續運行著數字式控制算法的微處理器。此算法產生一個“驅動信號”給I/P轉換器。
     I/P轉換器：也稱前置放大器，同氣源相連接，并把“驅動信號”轉換為“氣動壓力信號”。這個啟動信號就是氣動放大器組件的輸入信號。
     氣動放大器：也稱功率放大器，同樣根氣源相連接并把來自I/P轉換器的微小的氣動信號放大成用于驅動執行機構的較大的壓力輸出信號。放大器輸出壓力的改變引起閥門動作。
     閥門位置反饋：由非接觸反饋系統進行檢測。行程傳感器被連接到印刷電路板上以提供用于控制算法的行程反饋信號。閥門會繼續動作，直到達到正確位置為止。
